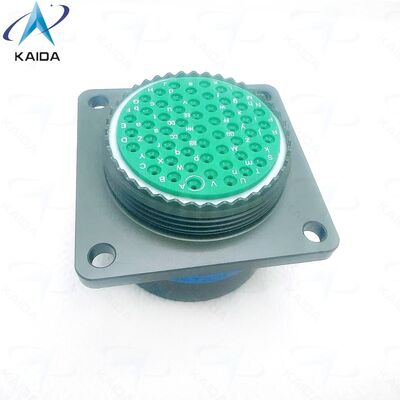

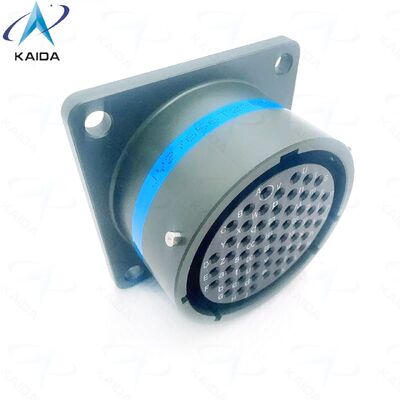

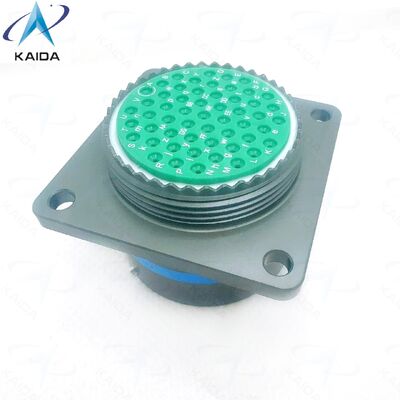

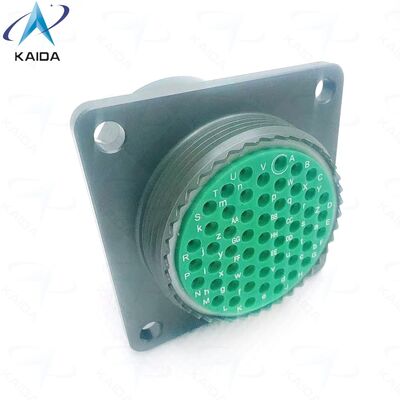

Número da peça:MS27656T23B55SN
Descrição do produto:
O conector MIL-DTL-38999 Série 1 é um conector circular de alto desempenho projetado para atender aos exigentes requisitos de aplicações militares, aeroespaciais e industriais. Este conector é conhecido por sua durabilidade, confiabilidade e capacidade de manter conexões elétricas seguras nos ambientes mais adversos. Uma das principais características do MIL-DTL-38999 Série 1 é seu mecanismo de acoplamento de baioneta, que garante acoplamento e desacoplamento rápido, ao mesmo tempo que fornece uma conexão robusta e resistente a vibrações. Isso o torna a escolha ideal para aplicações onde a conectividade segura e rápida é crítica.
O MS27656T23B55SN é um número de peça específico dentro da família MIL-DTL-38999 Série 1, representando um conector com uma combinação exclusiva de arranjo de insertos e características elétricas. Este modelo específico apresenta um arranjo de insertos de 23 a 55, o que denota um layout projetado para acomodar um número específico de contatos em uma configuração compacta e eficiente. Este arranjo de insertos suporta uma variedade de necessidades de fiação e transmissão de sinal, tornando o conector versátil para diferentes projetos de sistema.
O desempenho elétrico é um aspecto crítico dos conectores MIL-DTL-38999 Série 1, e o MS27656T23B55SN é classificado para suportar uma corrente de até 5 amperes. Esta classificação de corrente garante que o conector possa suportar cargas de energia moderadas e transmissão de sinal sem comprometer a segurança ou o desempenho. Juntamente com uma tensão nominal de 500 volts, o conector é adequado para aplicações que exigem fornecimento confiável de energia e integridade de sinal sob diversas condições operacionais.
Os contatos do conector MIL-DTL-38999 Série 1 são feitos de liga de cobre de alta qualidade, um material conhecido por sua excelente condutividade elétrica e resistência mecânica. Este material de contato garante baixa resistência e transferência eficiente de sinal, o que é essencial para minimizar a perda de energia e manter o alto desempenho do sistema. Além disso, os contatos são projetados para terminação crimpada, proporcionando uma conexão segura e mecanicamente estável aos fios. Os contatos de crimpagem são preferidos em muitas aplicações militares e aeroespaciais devido à sua confiabilidade e resistência a tensões ambientais, como vibrações e flutuações de temperatura.
Além de seus recursos elétricos e mecânicos, os conectores MIL-DTL-38999 Série 1, incluindo o MS27656T23B55SN, são projetados para suportar desafios ambientais, como umidade, poeira e temperaturas extremas. A construção robusta e o sistema de acoplamento de baioneta contribuem para a capacidade do conector de manter um desempenho consistente mesmo em condições de campo adversas. Isso o torna um componente confiável em sistemas de missão crítica onde a falha do conector não é uma opção.
Em resumo, o conector MIL-DTL-38999 Série 1, exemplificado pelo modelo MS27656T23B55SN, oferece uma solução confiável e de alta qualidade para interconexões elétricas em ambientes exigentes. Seu mecanismo de acoplamento de baioneta facilita o acoplamento rápido e seguro, enquanto o arranjo de pastilhas 23-55 fornece configurações de contato versáteis. Com uma corrente nominal de 5 A e uma tensão nominal de 500 V, juntamente com contatos de crimpagem em liga de cobre, este conector atende aos rigorosos padrões da indústria em termos de desempenho e durabilidade. Seja usado em aeronaves militares, máquinas industriais ou sistemas aeroespaciais, o conector MIL-DTL-38999 Série 1 garante conectividade confiável e vida útil duradoura.
Características:
- Nome do produto: Série MIL-DTL-38999 Ⅰ
- Inserir arranjo: 23-55
- Gênero: receptáculo de flange quadrado
- Tamanho da concha: 23
- Faixa de temperatura operacional: -55°C a +125°C
- Possui contatos de crimpagem para conexões seguras e confiáveis
- Projetado de acordo com os padrões MIL-DTL-38999 Série Ⅰ
Parâmetros técnicos:
| Nome do produto |
Série MIL-DTL-38999 Ⅰ (MS27656T23B55SN) |
| Classificação de tensão |
500 V |
| Gênero |
Receptáculo de flange quadrado |
| Tipo de conector |
Circular |
| Classificação atual |
5A |
| Inserir arranjo |
23-55 |
| Tamanho da casca |
23 |
| Tipo de contato |
Contatos de crimpagem |
| Acabamento da casca |
Cádmio Verde Oliva |
| Número de contatos |
55 |
Aplicações:
O conector KAIDA MIL-DTL-38999 Série 1, número de modelo MS27656T23B55SN, é um conector circular de alto desempenho projetado para aplicações militares, aeroespaciais e industriais exigentes. Fabricado na China, este conector apresenta um robusto acabamento em cádmio verde oliva que garante resistência superior à corrosão e durabilidade em ambientes agressivos. Com um tamanho de carcaça de 23 e 55 contatos crimpados, o MS27656T23B55SN foi projetado para fornecer conexões elétricas confiáveis com uma corrente nominal de 5 A por contato, tornando-o adequado para sistemas de fiação complexos que exigem conectividade segura e estável.
Este conector é amplamente utilizado em aplicações onde confiabilidade e robustez são fundamentais. O MIL-DTL-38999 Série 1, incluindo as variantes do modelo MS27656, é comumente empregado em sistemas de comunicação de veículos militares, aviônicos e equipamentos de apoio terrestre. Seu design circular e contatos de crimpagem o tornam ideal para ambientes com vibrações, choques e exposição a contaminantes significativos, garantindo desempenho consistente sob condições extremas. O conector MS27656T23B55SN também é preferido em aplicações aeroespaciais para conectar instrumentação crítica e circuitos de controle devido à sua resistência à interferência eletromagnética e capacidade de vedação ambiental.
Além de aplicações militares e aeroespaciais, este conector é adequado para uso em automação industrial e máquinas pesadas onde conexões elétricas robustas são essenciais. A configuração de 55 contatos permite a transmissão de múltiplos sinais dentro de um único conector, reduzindo a complexidade da fiação e melhorando a confiabilidade do sistema. Os contatos de crimpagem garantem a terminação segura dos fios, melhorando a condutividade elétrica e a retenção mecânica, o que é vital em cenários de alta vibração.
No geral, o conector KAIDA MS27656T23B55SN MIL-DTL-38999 Série 1 é uma excelente escolha para aplicações que exigem um conector circular durável e de alta densidade com contatos de crimpagem confiáveis e um acabamento protetor de cádmio verde oliva. Sua versatilidade e design robusto o tornam adequado para uso nos setores militar, aeroespacial e industrial, onde conexões elétricas confiáveis são essenciais para o sucesso operacional.
Personalização:
KAIDA oferece serviços de personalização de produtos para os conectores MIL-DTL-38999 Série Ⅰ, especificamente o modelo MS27656T23B55SN. Este conector, fabricado na China, apresenta um tamanho de concha 23 com um arranjo de inserção de 23-55, projetado para atender a rigorosos padrões militares. O tipo de contato é crimpado, garantindo conexões confiáveis e seguras com contatos crimpados de alta qualidade. O acabamento da carcaça é Cádmio Verde Oliva, proporcionando excelente resistência à corrosão e durabilidade. Com uma tensão nominal de 500 V, este conector MIL-DTL-38999 Série Ⅰ é ideal para aplicações exigentes que exigem desempenho robusto e opções de personalização para atender aos requisitos específicos do cliente.
Suporte e Serviços:
O suporte técnico do produto e os serviços para os conectores MIL-DTL-38999 Série 1 incluem assistência abrangente para garantir desempenho e confiabilidade ideais. Os serviços de suporte abrangem documentação detalhada do produto, diretrizes de aplicação e recursos de solução de problemas adaptados às especificações MIL-DTL-38999 Série 1.
As equipes de suporte técnico fornecem orientação especializada sobre seleção de conectores, procedimentos de instalação, práticas de manutenção e compatibilidade com vários tipos de cabos e equipamentos. Os serviços também incluem soluções customizadas para atender requisitos operacionais e condições ambientais específicas.
Recursos adicionais de suporte incluem sessões de treinamento de produtos, serviços de testes e qualificação e acesso a conhecimentos de engenharia para desafios de design e integração. Esses serviços são projetados para ajudar os clientes a maximizar a vida útil e a funcionalidade de seus conectores MIL-DTL-38999 Série 1 em aplicações militares e aeroespaciais exigentes.
Embalagem e envio:
Os conectores MIL-DTL-38999 Série 1 são embalados para garantir proteção máxima durante o transporte e armazenamento. Cada conector é embalado individualmente em um saco plástico lacrado para evitar contaminação e danos. Os conectores são então colocados em caixas resistentes e almofadadas, projetadas para absorver choques e vibrações.
Para envio, os conectores embalados são consolidados em caixas maiores com materiais de amortecimento apropriados para evitar movimento e impacto. Todas as embalagens são claramente etiquetadas com detalhes do produto, instruções de manuseio e marcas de identificação de acordo com os padrões MIL-STD-129.
O processo de embalagem e envio está em conformidade com as especificações militares para garantir que os conectores MIL-DTL-38999 Série 1 cheguem ao destino em ótimas condições, prontos para uso imediato em aplicações críticas.
PERGUNTAS FREQUENTES:
Q1: Qual marca fabrica o conector MIL-DTL-38999 Série 1 com número de modelo MS27656T23B55SN?
A1: O conector MIL-DTL-38999 Série 1 com número de modelo MS27656T23B55SN é fabricado pela KAIDA.
Q2: Onde é produzido o conector KAIDA MIL-DTL-38999 Série 1 MS27656T23B55SN?
A2: Este conector é produzido na China.
Q3: Quais são os principais recursos do conector KAIDA MIL-DTL-38999 Série 1 MS27656T23B55SN?
A3: O conector KAIDA MIL-DTL-38999 Série 1 MS27656T23B55SN oferece alta confiabilidade, excelente resistência a fatores ambientais e é projetado para aplicações militares e aeroespaciais, garantindo conexões seguras e duráveis.
Q4: Para quais aplicações o conector MS27656T23B55SN é adequado?
A4: O conector MS27656T23B55SN é adequado para ambientes militares, aeroespaciais e outros ambientes exigentes onde são necessários conectores robustos e de alto desempenho.
Q5: Quais materiais são usados na construção do conector KAIDA MIL-DTL-38999 Série 1 MS27656T23B55SN?
A5: O conector é normalmente construído em liga de alumínio de alta qualidade com acabamentos resistentes à corrosão para garantir durabilidade e desempenho em condições adversas.
